STONE(Shanghai) Engineering Machinery Co., Ltd היא בסיס תחזוקה לחלקי מכונות בנייה, המתמחה במתן שירותי תחזוקה וחלקים לכריית ציוד ארגוני. הצוות שלנו הוקם בשנת 2004 ומרכזו בשנגחאי, סין. יש לה הון רשום של 15 מיליון יואן ויש לה מותג עצמאי לחלוטין STONE. אנו מתמחים בייצור ואספקה של חלקי חילוף לדחפורים, מחפרים ומעמיסי גלגלים. הקטלוג המפורט שלנו מציע מבחר שלם של חלקי OEM כולל שרשרת מסלול, גלגלי מסלול, גלגל שיניים, דליי מחפר, להבים, גלילי מחפר, מעגלי נדנדה ועוד. מציע גם מגוון רחב של חלקים חשמליים והידראוליים.
טכנולוגיית ייצור מעולה
מעובד עם חומרי גלם איכותיים העמידות בפני שחיקה גבוהה יותר. ייצור אוטומטי מבטיח באופן מושלם את איכות המוצר.
אחסנה ולוגיסטיקה עוצמתיים
יש לו מחסן גדול של 3,000 מטרים רבועים כדי להבטיח את זמן האספקה של האביזרים. שירותי משלוחים הניתנים להתאמה אישית כדי להאיץ את האספקה הלוגיסטית.
יכולות עסקיות מקצועיות
מערכת נתונים מלאה מבטיחה דיוק המוצר. צוות התחזוקה המקצועי יענה באינטרנט תוך 24 שעות ויפתור בעיות באתר הבנייה תוך 48 שעות.
יכולות שירות
הידע בענף והיכולות המקצועיות של צוות STONE הם בראש סדר העדיפויות בשירות הלקוחות!
מערכת תחתית מחפר עבור ZAX Hitachi
מערכת תחתית המחפר ידועה גם כקבוצת מסילה. מתמחה בייצור קבוצות מסלולי מחפרים של Hitachi ZX800, ZX850, ZX870. קבוצת המסילה היא חלק חשוב ממערכת תחתית המחפר, המספקת את הפונקציות והמאפיינים הדרושים
Track Link Assy Excavator עבור Hitachi
מחפר קישור מסלול זה, המיוצר על ידי STONE במיוחד עבור מכונות מחפרות של Hitachi: EX700, EX800, EX1100, EX1200, EX1800, EX2500, EX3600. אנו שמים עדיפות לשימוש בחומרים קשים כמו סגסוגת פלדה, תוך שמירה על העמידות, החוזק והביצועים של קישורי המסלול.

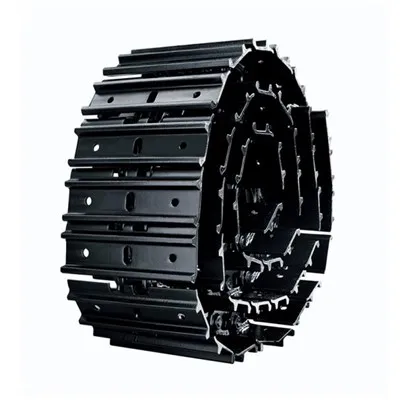

קבוצת המסלול עבור מחפרת Komatsu
קבוצת המסלולים תוכננה על ידי STONE עבור מכונות מחפרות כרייה של Komatsu - הדגמים PC750, PC800, PC850, PC1000, PC1000, PC1250 ו-PC2000.

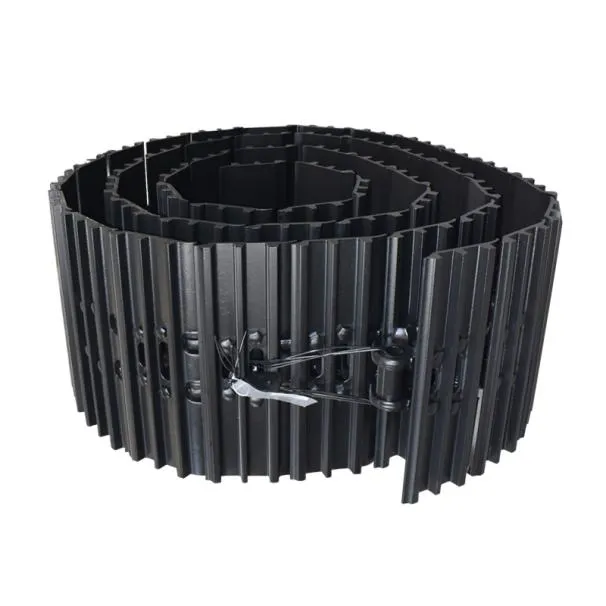

מכלול שרשרת מסילת מחפר עבור קטרפילר
הרכבת שרשרת מסילת מחפר היא חלק חשוב ממערכת שלדות המחפר. הוא מורכב מנעלי מסלול, שרשראות מסלול וחומרה קשורה. מכלול שרשרת המסילה מחובר לנעל המסילה של המחפר כדי לספק יציבות, מתיחה ותמיכה למכונה.
הרכבה של קישור בולדוזר עשויה באמצעות פלדת סגסוגת ברמה גבוהה וטכניקות עיבוד מדויקות כגון עיבוד CNC. באמצעות תהליכי טיפול בחום כגון כיבוי והשחתה, אנו משפרים את החוזק, הקשיחות והעמידות בפני בלאי ועיוות של רכיבי קישור מסלול.
קבוצת המסלולים שלנו כוללת שרשראות מסלול מעוצבות היטב, נעלי מסלול עמידות, ברגי מסלול אמינים ואומי מסלול בטוחים. רכיבים אלה נועדו להבטיח ביצועים מעולים, עמידות מעולה והפעלה אמינה בתנאים מאתגרים

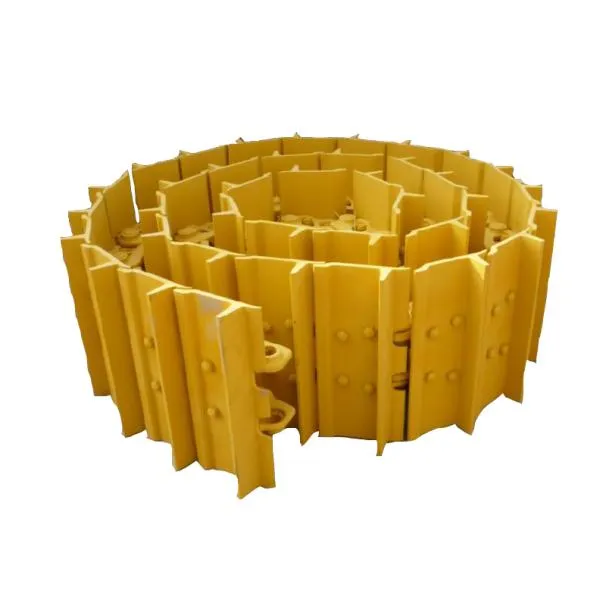

מכלול נעלי מסלול דחפור לקטרפילר
מכלול נעלי המסלול הוא מרכיב המפתח של הדחפור, אשר ממלא תפקיד מכריע בביצועים של דחפורי Caterpillar D8R, D8H, D8K, D8L, D8N, D8T. הוא כולל רכיבים שונים כולל מקטעי נעלי מסלול המחוברים לשיחים וסיכות. מכלול נעלי מסלול בולדוזר עשוי מחומרים חזקים מספקים אחיזה ויציבות לדחפור, ומבטיחים פעולה חלקה במגוון שטחים.
קבוצות מסלול לחפרים הידראוליים עבור VOLVO
קבוצות המסלול שלנו נועדו לספק ביצועים, עמידות ואמינות מעולים. באמצעות תשומת לב קפדנית לפרטים ושימוש בחומרים מתקדמים, לקבוצות המסלולים שלנו חוזק ועמידות בפני שחיקה מעולים, מה שמבטיח תפקוד מיטבי בסביבות עבודה תובעניות.
קבוצת המסלולים תוכננה על ידי STONE עבור מכונות מחפרות כרייה של Komatsu - הדגמים PC750, PC800, PC850, PC1000, PC1000, PC1250 ו-PC2000.
נעלי מסלול (נקראות גם רפידות מסלול או צלחות נעלי מסלול) הן לוחות מתכת המוברגים לחוליות על מנת לספק את נקודת המגע בין הקרקע לשרשרת מסלול, המספקות מתיחה וציפה בחופרים, דחפורים, מנופים ומכונות קידוח. נעלי מסלול מיוצרות עם פרופילי פלדה מגולגלים כבדים, ולאחר מכן עוברות התקשות והורדת מתחים על מנת להבטיח את הבלאי, החוזק הגבוה והעמידות בפני כיפוף ושבירה לחיים ארוכים יותר של משטח המסלול שעליהם החלו לקוחות לסמוך. עיצובי גרוס בודדים, כפולים ומשולשים, עם או בלי חורי בוץ, ופרופילי שירות סטנדרטיים וקיצונים, כמו גם מגוון רחב של רוחבי נעליים, כולם יחד מספקים ביצועי מכונה מצוינים. מחדירה ומשיכה גבוהים, ועד להתנגדות סיבוב נמוכה ליכולת תמרון גדולה יותר.
סוגי נעלי מסלול
לנעלי מסלול חלקות אין טפרים והן מנוצלות בתפקידים הדורשים הליכה על משטחים מרוצפים או אספלט מכיוון שהן מפחיתות את כמות הנזק שנגרם מטביעת הרגל של הרכב.
מטרה נוספת היא ליצור שרשרת מסלול לרכב שתוכננה ובנויה להחזיק מעמד זמן רב יותר מהשרשרות הנוכחיות, במיוחד כדי שהאלמנטים הנעים יחסית של השרשרת לא יישחקו באופן מהותי גם כאשר הרכב נוסע על פני קרקע חולית או מכוסה.
בגלל קצב החדירה הגבוה שלהם לקרקע, יש להם את המשיכה הטובה ביותר מכל נעליים. הם מועסקים באזורים קשים שבהם יש הרבה סלע. מצד אחד, טרקטורים קדמיים ודוזרים זוויתיים הם דוגמאות נפוצות למכונות עם תצורה זו. בצד השני, בגלל החדירה הגבוהה שלו, ניידות הרכב בעת ביצוע פניות מצטמצמת.
הם נחשבים לבחירה הטובה ביותר לעבודה בתנאים חצי שוחקים או על קרקעות רכות יחסית. למרות שעיצוב נעלי ה-2 גרוס מעניק פחות אחיזה מאשר נעל ה-grouser הבודדת, הוא מגביר את זריזות המכונה בעת השלמת פניות על ידי הפחתת התנגדות הקרקע.
אלו יספקו אחיזה, יכולת תמרון, עומק ולחץ על הקרקע שיסייעו רבות לפעולה במצבי עבודה שונים, וכתוצאה מכך חיסכון בעלויות על ידי הפחתת הבלאי.
זוהי תצורת הנעליים הנפוצה ביותר בקרב יצרני מחפרים; רמת החדירה שמציגה מחלקה זו היא הנמוכה ביותר מבין בעלי הטפרים; כתוצאה מכך, סוג זה אידיאלי לביצוע עבודה על קרקעות רכות על ידי שיפור יכולת התמרון של הציוד לביצוע פניות. המתיחה, לעומת זאת, פוחתת.
עיצובי נעליים אחרים כוללים עיצובים בסגנון משולש לשימושי ביצות, גומי להפחתת טביעת הרגל של הרכב על המדרכה בעת גינון, וכן הלאה.
מסילה אינסופית עם גופים צינוריים המחוברים לחוליות שרשרת שכנות על ידי חוליות מחברים מוגדלת על ידי לפחות גוף צינורי אחד ועוד חוליית מחבר אחת, כל הגופים הצינוריים וחוליות המחברים רצוי להיות בעלי מימד בסיסי אחיד כפי שנתפס בכיוון התנועה.
בהשוואה למסלולי רכב מסורתיים, למסלול אינסופי לרכב הנחת מסילה יש מבנה המאפשר החלפה ותחזוקה קלה של רכיבי המסילה, כמו גם אורך חיים ארוך יותר של שימוש.
מהם המאפיינים של נעלי מסלול?
נעלי המסלול הנפוצות מסווגות לפי צורת ההארקה, ישנם שלושה סוגים של צלעות בודדות, שלוש צלעות ותחתית שטוחה, וחלקן משתמשות גם בנעלי מסלול משולשות. נעלי מסילה מחוזקות יחיד משמשות בעיקר לדחפורים וטרקטורים, מכיוון שסוג זה של מכונות מחייב את נעלי המסילה בעלות כושר אחיזה גבוה יותר בזמן העבודה. עם זאת, הוא משמש לעתים רחוקות על מחפרים. סוג זה של נעל מסלול משמש רק כאשר המחפר מצויד במסגרת מקדחה או דורש דחף אופקי גדול. מתיחה גבוהה יותר נדרשת כאשר פונים מילד, ולכן מוט זחל גבוה יותר (כלומר, שלוחה זחל) יסחט את האדמה (או האדמה) בין מוטות הזחילה, ובכך ישפיע על ניידות המחפר.
ניתן לחלק את נעלי מסלול הפלדה ל: לוחות מחפר וצלחות דחפור. שני אלה הם הנפוצים ביותר, תוך שימוש בפלדת חתך כחומר הגלם. לאחר מכן יש את הרצפה הרטובה המשמשת את הדחפורים, הידועה בכינויה "צלחות משולשות", שהן לוחות יצוקים. סוג אחר של לוח יציקה משמש במנופי זחל. המשקל של הלוח הזה יכול להיות קטן כמו עשרות קילוגרמים, ועד מאות קילוגרמים.
התפקיד העיקרי של נעלי המסלול הוא לספק אחיזה ומשיכה, מה שמאפשר למחפר לנוע בצורה חלקה ויעילה על משטחים שונים. הם עוזרים לפזר את משקל המחפר באופן שווה, להפחית את לחץ הקרקע ולמזער נזקים למשטחים רגישים. לעיצוב נעלי המסלול, לרבות הצורה, הגודל והדוגמא של הגרוסים (בליטות על הנעליים), יש תפקיד מכריע בקביעת המתיחה והביצועים של המחפר בתנאי קרקע ספציפיים.
נעל המסלול מחוברת לחוליות בדרך כלל באמצעות 4 ברגים ו-4 אומים. ישנו מגוון רחב של נעליים במגוון רחב וצורות גרוסיות יותר. נעל המסלול מורכבת מלוח התומך במלוא משקל המכונה ומטופר שמטרתו להפעיל מתיחה על פני הקרקע. במהלך הפעולה, נעל המסלול חייבת להתגבר על מתחים כמו זה הנגרם מכוח הכיפוף, כוח חיכוך שיוצר בלאי. לכן, נעלי מסלול מיועדות לעמוד בעומסים גבוהים ועם עמידות בפני בלאי חיכוך. בשלב התכנון מתבצעים מחקרים וסימולציות כך שבהפעלה נמנע מלכדות סלעים וחול בין התשתית.
המטרה של נעלי מסלול
רוב המחפרים משתמשים בנעלי מסילה מחוזקות בשלושה, ומעטים משתמשים בנעלי מסילה שטוחות. בעת תכנון נעל מסלול מחוזקת, ראשית מצא את לחץ המגע עם הקרקע ואת יכולת הקרקע המתערבת בין חיזוק המסילה לקרקע כדי להבטיח את ההידבקות הדרושה; שנית, נעל המסלול צריכה להיות בעלת חוזק כיפוף גבוה יותר ועמידות בפני שחיקה. לנעלי מסלול מחוזקות שלוש יש בדרך כלל שני חורים לניקוי בוץ. כאשר נעל המסילה מסתובבת סביב גלגל ההנעה, ניתן לנקות אוטומטית את הסחף בקטע מסלול השרשרת בעזרת שיני ההילוכים, ולכן החור להסרת הבוץ צריך להיות ממוקם בין שני חורי הברגים המקבעים את נעל המסילה על השרשרת. קטע מסלול.
עבור מכשירי הליכה לזחלים המשמשים בביצות או בשטחים חקלאיים, על מנת להגן על פני הקרקע ולהפחית את ההתנגדות לפנייה, עדיף להשתמש בזחלים מורחבים ובזחלים שטוחים. על מנת להבטיח שכאשר שרשרת המסילה נמצאת בכל מיקום (כולל הארקה, סיבוב סביב הגלגל המניע וגלגל ההנחיה ומצב המתלה העליון), נעלי המסילה הסמוכות לא ייתפסו בין אבנים ויגרמו ללחץ יתר.
המרחק מותאם בצורה מדויקת מאוד, ויש לעצב את שפת הירכיים של הצורה המתאימה. תפקידה של שפת החפיפה הוא להפוך את נעלי המסלול צמודות זו לזו, ויוצרות צורת חגורה המחברת מקצה לקצה. יש להתקין את נעלי המסלול ברצף באותו כיוון. ככל שגובה המסלול קטן יותר, כך הגידול קטן יותר כאשר שרשרת המסילה עוברת בין הגלגל המניע לגלגל המנחה. באופן זה אחידות הריצה טובה, השחיקה של שרשרת הזחלים נמוכה ויעילות הנהיגה גבוהה בהליכה. אבל יש לקבוע את ערך הגובה המינימלי בהתאם למשקל המכונה ולמספר השורות של שרשרת הסורק. מרווח החורים בשתי השורות של מסילות השרשרת להתקנת נעלי מסילה צריך בדרך כלל להיות גדול יותר, כך שניתן יהיה להחליף נעלי מסילה עם לחצים שונים בקרקע.

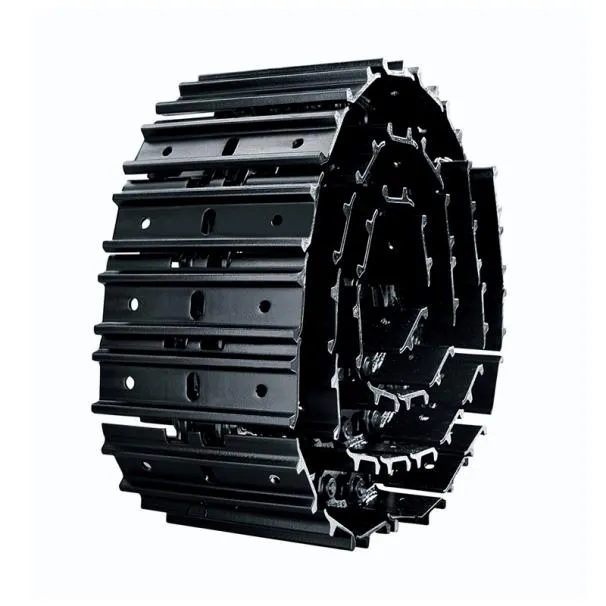

בעיות נפוצות של Track Shoe Assy For Komatsu
ש: מה התפקיד של נעלי מסלול?
ש: איך לבחור רוחב נעליים בחוכמה?
נעל צרה מדי תגרום לשקיעת המכונה. במהלך סיבובים, החלק האחורי של המכונה מחליק, מה שגורם להצטברות חומר עודף על גבי משטח הנעל, אשר לאחר מכן נכשל לתוך מערכת הקישור-גלילים כשהמכונה ממשיכה לנוע. חומר ארוז בחוזקה שנבנה על מסגרת הגלגלת עלול לגרום לקיצור חיי הקישור עקב החלקה של החוליה על פני החומר הארוז, מה שעלול לגרום גם לגלגלת המוביל להפסיק להסתובב;
עם זאת נעל מעט רחבה יותר תיתן ציפה טובה יותר ותצבור פחות חומר מכיוון שהחומר רחוק יותר ממערכת הקישור-רולר. אבל אם תבחר נעליים רחבות מדי, הן עלולות להתכופף ולהיסדק ביתר קלות, לגרום לבלאי מוגבר של כל הרכיבים, עלולות לגרום למפרקים יבשים בטרם עת, ועלולות לשחרר את חומרת הנעל.
ש: מה קורה אם מכלול הנעליים מותקן בכיוון ההפוך?
אם הנעל ממוקמת בכיוון ההפוך, שיניים של גלגל השיניים יתחברו בתותב הקישור בתחתית גלגל השיניים, לעומת זאת, כאשר מותקן במצב הנכון, הצימוד מתרחש בחלק העליון של הגלגל .
עקב מיקום הנעל, חול ולכלוך עלולים להיכנס בין התותב לשיני גלגל השיניים ולגרום לבלאי בשניהם.
מכיוון שקשר המסילה מוברג לקרקע, הוא מייצר תנועה לא רצויה שמפחיתה משמעותית את כוח המתיחה.
ש: מהי נעל מחפר?
ש: מה ההבדל בין דחפור למחפר מסלול הרכבת שרשרת שרשרת?
הדחפור הוא בעיקר עבודה הליכה, משקלו של יותר מ-20 טון בתוספת דחף עומס מלא גדול מאוד, זה בעיקר דרך המשיכה האופקית של השרשרת כדי לגרום לרכב ללכת לעבוד, כך שהביצועים הכלליים של שרשרת הדחפור טובים יותר מאשר מחפר, איכות החומר היא בדרך כלל פרזול פלדה 3MnB עמיד בפני שחיקה.
יש פער בין המשקל לחתך הרוחב של השרשרת. זה בזבוז של שרשרת הדחפור כאשר משתמשים בה על המחפר. ייקח פחות מזמן עד ששרשרת המחפר תשמש בדחפור.
ש: כיצד לתחזק קבוצת מעקב
לנקות חצץ
עבודה בסביבת מכרה, שחיקה גרועה ביותר בנעליים. חצץ לפעמים נתקע במרווח בין שני לוחות בזמן העבודה, כאשר הוא בא במגע עם הקרקע, הוא יוצר לחץ פגיעה על שתי הלוחות. נעלי המסלול נוטות לכיפוף ולעיוותים, ועבודה לטווח ארוך תגרום גם לבעיות סדקים בברגים של נעלי המסלול.
הימנע ממתח מוגזם במסלול
חוליית השרשרת נמצאת במגע עם גלגל השיניים המניע ומונעת על ידי גלגל השיניים כדי להסתובב. מתח יתר בקבוצת המסילה יגרום לבלאי מוקדם של חוליית השרשרת, גלגל השיניים והסרק.
ש: כיצד אוכל לבדוק אם נעלי המסלול שלי נלבשות?
ש: כיצד מובטחת העמידות של מערכת תחתית המסילה?
ש: מהו הכלי הטוב ביותר לניקוי פסי מחפר?
ש: כיצד אוכל להסיר מסלול דוזר?
ש: מהי נעל מסלול?
ש: כיצד תנאי אתר העבודה יכולים להשפיע על ביצועי הנעל?
הנעליים הללו נועדו להופיע באתרי שלי, אך בסופו של דבר הן יישחקו. גם אם אינך עומד בפני כשל מוחלט בציוד, ייתכן שתבחין בדוזר שלך לא מתפקד בשיא הביצועים שלו. מהירות ההיגוי, השליטה והנסיעה עשויות להיות מושפעות כאשר נעלי המסלול שלך מתחילות להישחק.
ש: איך אתה יכול לזהות את דפוסי הבלאי של לוחות מסלול?
ש: איך לשמור על נעל מסלול?
ש: מהי נעל על מחפר?
